퍼셉트론

인간은 어떻게 생각하나?

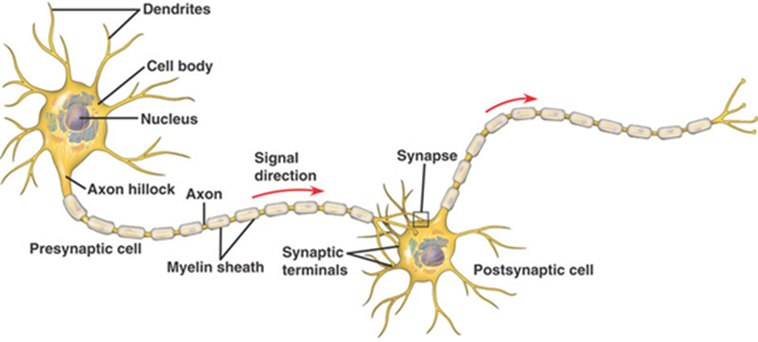

뉴런의 구조

Dendrite : 이웃 뉴런에서 전기 신호를 받는다.

Synapse : 다른 뉴런과 Dendrite의 연결 부위에 있다. 전기 신호의 세기를 재조정한다.

Cell body(Soma) : Dendrite로부터 받은 여러 전기신호들을 모두 합친다.

Axon : Soma의 전위가 일정 이상이 되면 이웃 뉴런으로 전기 신호를 보낸다.

---

퍼셉트론

Frank Rosenblatt가 1957년에고안한 알고리즘

신경망(딥러닝)의 기원이 되는 알고리즘

퍼셉트론이란?

다수의 신호를 입력으로 받아 하나의 신호를 출력한다.

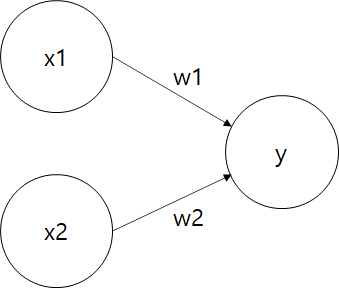

입력이 2개인 퍼셉트론

x : 입력

w : 가중치 (각 신호가 결과에 주는 영향력을 조정하는 요소)

y : 출력

원은 노드 또는 뉴런이라고 부른다.

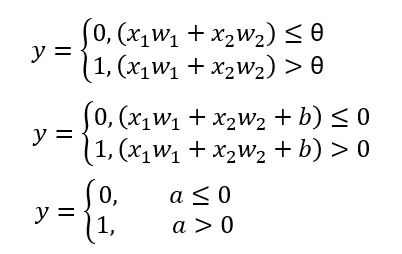

뉴런에서 보내온 신호의 총합이 정해진 한계를 넘어설 때만 1을 출력

이 한계를 임계값, θ (theta)이라 한다.



$$y= \begin{cases} 0 & \mbox(w_1x_1 + w_2x_2 \leq\theta) \\ 1 & \mbox(w_1x_1 + w_2x_2 \ge\theta) \end{cases}$$



임계값, θ (theta) 는 잘 쓰지않는다.

b = -θ  로 치환한다.

Heaviside 함수

그래프로 그려보자.

>>> import matplotlib.pylab as plt
>>> import numpy as np
>>> x = np.arange(-5, 5, 0.1)
>>> y = x>0
>>> plt.plot(x, y)
>>> plt.show()

Heaviside 함수

---

퍼셉트론으로 논리게이트 표현

AND 게이트

def AND(x1, x2):
    x = np.array([x1, x2])
    w = np.array([0.5, 0.5])
    b = -0.7
    tmp = np.sum(w*x) + b
    if tmp <= 0:
        return 0
    else:
        return 1

OR 게이트

def OR(x1, x2):
    x = np.array([x1, x2])
    w = np.array([0.5, 0.5])
    b = -0.2
    tmp = np.sum(w*x) + b
    if tmp <= 0:
        return 0
    else:
        return 1

XOR 게이트

def XOR(x1, x2):
    s1 = NAND(x1, x2)
    s2 = OR(x1, x2)
    y = AND(s1, s2)
    return y

xor게이트는 단순 퍼셉트론으로 표현할수 없다.

AND, NAND, OR 게이트를 사용하여 다중 퍼셉트론으로 표현한다.

---

정리

퍼셉트론은 인간이 생각하는 방식대로 표현한 알고리즘

퍼셉트론에서는 '가중치'와 '편향'을 매개변수로 설정한다.

AND, OR 게이트 표현가능

XOR 게이트는 다층 퍼셉트론으로 표현가능
